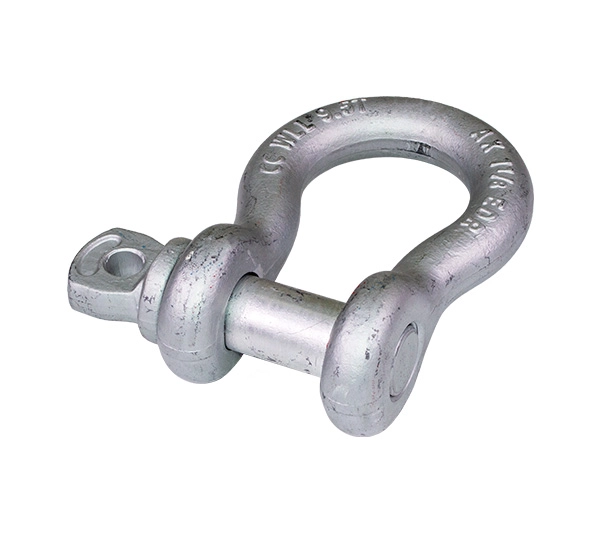

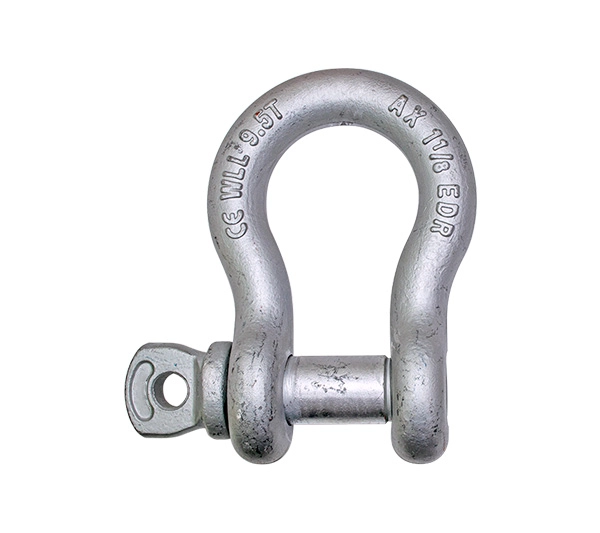

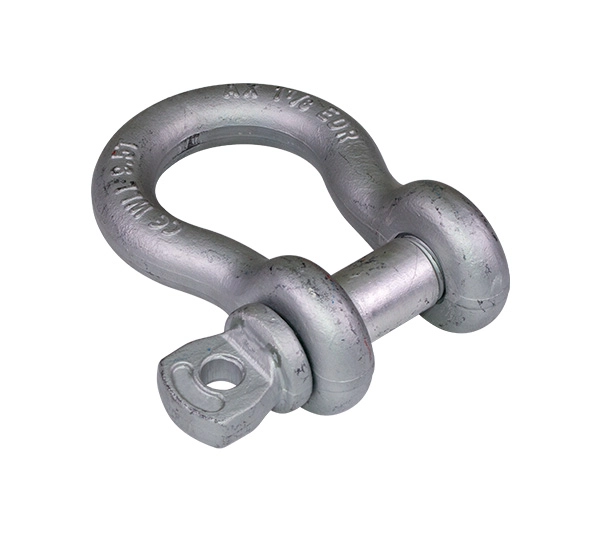

สเก็นโอเมก้า G209 (ASPS-364) พร้อมหมุดเกลียวหมุน รับน้ำหนักสูงสุด 55 ตัน
High Strength Bow Shackle with Screw Pin - US Standard G210 / ASPS-364
สเก็นโอเมก้า G209 (Bow Shackle) รุ่นหมุดเกลียวหมุน คืออุปกรณ์เชื่อมต่ออเนกประสงค์ที่เป็นหัวใจสำคัญของงานยก (Lifting) และงานลากจูง (Towing) ด้วยรูปทรงโอเมก้าที่กว้างเป็นพิเศษ ช่วยให้สามารถคล้องกับอุปกรณ์เสริมได้หลายชิ้นพร้อมกัน และรองรับการรับแรงได้ดีเยี่ยม จุดเด่นสำคัญคือ หมุดเกลียว (Screw Pin) ที่ถูกออกแบบมาให้ถอดประกอบได้รวดเร็วโดยไม่ต้องใช้เครื่องมือพิเศษหน้างาน ผลิตจากเหล็กกล้าคาร์บอนคุณภาพสูงผ่านกรรมวิธีการตีขึ้นรูป (Forged) และชุบกัลวาไนซ์ป้องกันสนิม มอบความแข็งแกร่งและความทนทานตามมาตรฐานสากล
จุดเด่นของสเก็นโอเมก้ารุ่น ASPS-364 (Screw Pin Series):
- ✅ Fast Installation: หมุดแบบเกลียวหมุนช่วยให้ประกอบและถอดอุปกรณ์ได้อย่างรวดเร็ว ประหยัดเวลาทำงานหน้างาน
- ✅ Omega Shape Design: รูปทรงโค้งกว้างช่วยกระจายแรงดึงได้ดี และสามารถรองรับการพ่วงต่ออุปกรณ์ได้หลากหลายทิศทาง
- ✅ Drop Forged Carbon Steel: ผลิตจากเหล็กกล้าคาร์บอนตีขึ้นรูป พร้อมแกนหมุดเหล็กอัลลอย แข็งแกร่งพิกัดสูงสุด 55 ตัน
- ✅ 100% Crack Detection: ผ่านการตรวจสอบรอยร้าวและตำหนิภายในเนื้อเหล็กในทุกขั้นตอนการผลิต เพื่อความปลอดภัย 100%
- ✅ Galvanized Finish: พื้นผิวชุบกัลวาไนซ์หนาพิเศษ ป้องกันสนิมและการกัดกร่อนในสภาวะการใช้งานกลางแจ้ง
- ✅ Strict Standards: มั่นใจด้วยมาตรฐาน US Standard G209 พร้อมค่าความปลอดภัย Safety Factor 4:1

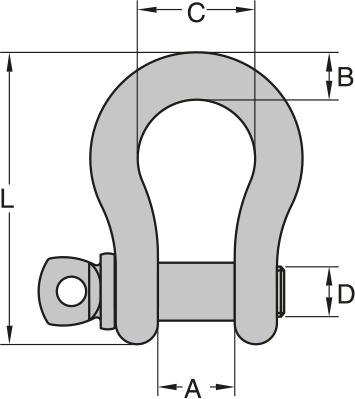

| Art No. | Size inch | W.L.L. t | M.B.S. t | Dimension / mm | Weight kg | ||||
|---|---|---|---|---|---|---|---|---|---|
| D | B | A | C | L | |||||
| ASPS-364-05 | 3/16" | 0.33 | 1.98 | 6.0 | 4.8 | 9.65 | 15.3 | 37.5 | 0.06 |
| ASPS-364-06 | 1/4" | 0.50 | 3.00 | 7.5 | 6.4 | 12.00 | 19.8 | 47.0 | 0.10 |
| ASPS-364-08 | 5/16" | 0.75 | 4.50 | 9.5 | 8.0 | 13.50 | 21.4 | 53.0 | 0.19 |
| ASPS-364-10 | 3/8" | 1.00 | 6.00 | 11.5 | 9.7 | 16.80 | 26.2 | 63.0 | 0.31 |
| ASPS-364-11 | 7/16" | 1.50 | 9.00 | 13.4 | 11.2 | 19.10 | 29.5 | 78.0 | 0.38 |
| ASPS-364-13 | 1/2" | 2.00 | 12.50 | 15.5 | 12.7 | 20.60 | 33.3 | 83.0 | 0.73 |
| ASPS-364-16 | 5/8" | 3.25 | 19.50 | 19.5 | 16.0 | 27.00 | 42.9 | 106.0 | 1.37 |
| ASPS-364-19 | 3/4" | 4.75 | 28.50 | 21.2 | 20.6 | 32.00 | 50.8 | 126.0 | 2.36 |
| ASPS-364-22 | 7/8" | 6.50 | 39.00 | 24.0 | 24.6 | 36.60 | 58.0 | 148.0 | 3.62 |
| ASPS-364-26 | 1" | 8.50 | 51.00 | 26.5 | 27.0 | 43.00 | 68.4 | 167.0 | 5.03 |
| ASPS-364-28 | 1-1/8" | 9.50 | 57.00 | 29.5 | 31.8 | 46.00 | 74.0 | 190.0 | 7.41 |
| ASPS-364-32 | 1-1/4" | 12.00 | 72.00 | 35.7 | 35.0 | 51.60 | 82.6 | 210.0 | 9.50 |
| ASPS-364-36 | 1-3/8" | 13.50 | 81.00 | 39.0 | 38.1 | 57.20 | 92.2 | 232.0 | 13.53 |
| ASPS-364-38 | 1-1/2" | 17.00 | 102.00 | 39.0 | 41.0 | 60.50 | 98.6 | 254.0 | 17.20 |
| ASPS-364-45 | 1-3/4" | 25.00 | 150.00 | 48.0 | 57.0 | 73.20 | 127.0 | 314.0 | 27.78 |
| ASPS-364-50 | 2" | 35.00 | 210.00 | 56.0 | 61.0 | 82.60 | 146.0 | 347.0 | 45.00 |
| ASPS-364-64 | 2-1/2" | 55.00 | 330.00 | 67.5 | 79.5 | 105.00 | 184.2 | 453.0 | 85.75 |

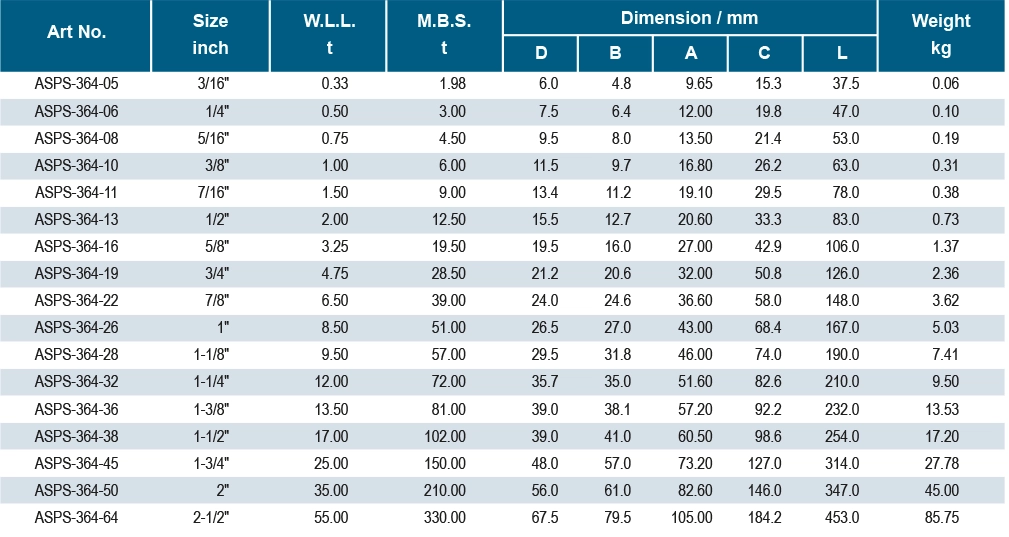

ตารางรายละเอียดและพิกัดการรับน้ำหนัก (ASPS-364 Specification Chart)
⚙️ มาตรฐานการผลิต: US Standard G209
⚙️ พิกัดรับน้ำหนัก (WLL): 0.33 - 55 ตัน
⚙️ ลักษณะสลัก: หมุดเกลียวหมุน (Screw Pin)
⚙️ วัสดุ: Carbon Steel Body / Alloy Pin
⚙️ ค่าความปลอดภัย: Safety Factor 4:1
⚙️ พื้นผิว: ชุบกัลวาไนซ์ (Galvanized)
