สเก็นตัวยูน็อตล็อค ปิ้นเสียบ G2150 (ASP-363) สำหรับงานดึงตรงพิกัด 85 ตัน

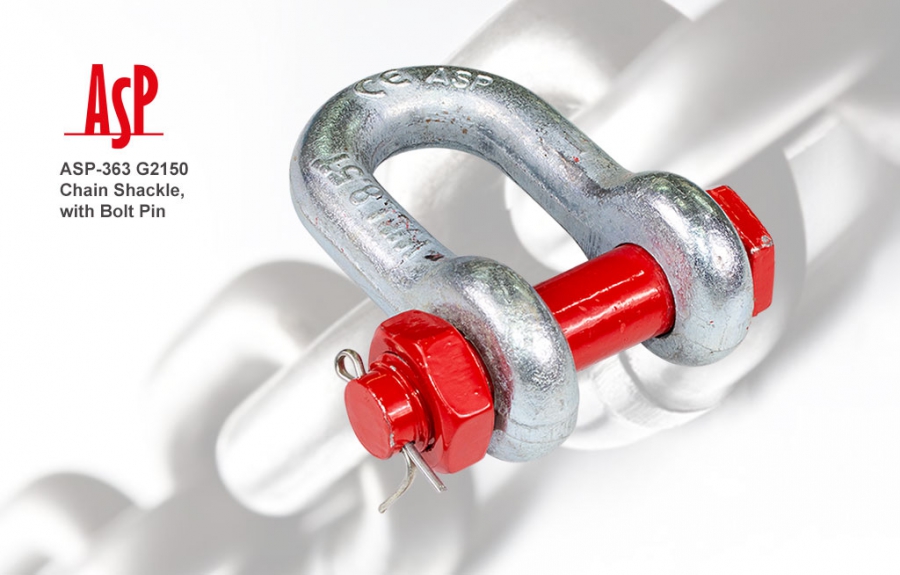

Bolt Type Chain Shackle (Dee Shackle) with Nut & Cotter Pin - US Standard G2150

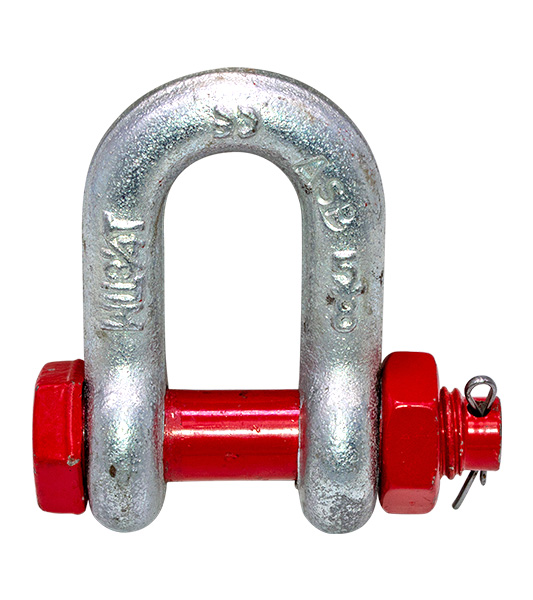

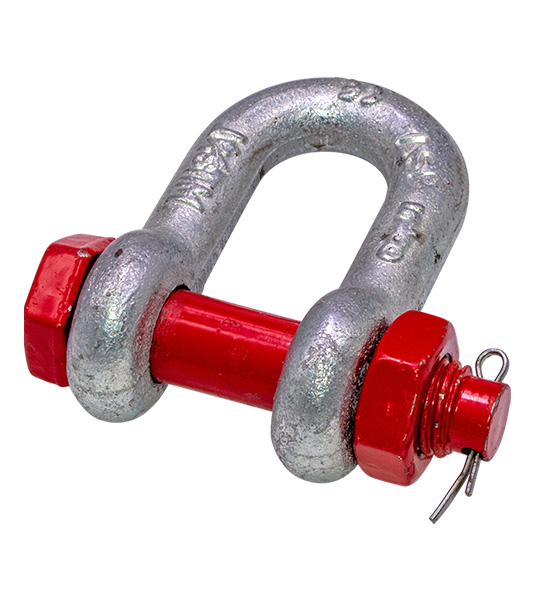

สเก็นตัวยูน็อตล็อค ปิ้นเสียบ รุ่น G2150 (ASP-363) ถูกออกแบบมาเพื่อตอบโจทย์งานยกและงานดึงในแนวเส้นตรง (In-line Tension) ที่ต้องการมาตรฐานความปลอดภัยสูงสุด โครงสร้างรูปทรงตัว D ช่วยให้การรับแรงดึงมีความเสถียรและแม่นยำสูง โดดเด่นด้วยระบบล็อคความปลอดภัย 3 ชั้น ประกอบด้วยสลักเหล็กอัลลอย, น็อตตัวเมีย และปิ้นเหล็กเสียบล็อคปลาย ซึ่งช่วยป้องกันปัญหาสลักคลายตัวจากการสั่นสะเทือนหรือการใช้งานต่อเนื่องเป็นเวลานาน ผลิตจากเหล็กกล้าคาร์บอน (Carbon Steel) ตีขึ้นรูป (Forged) คุณภาพสูง เหมาะอย่างยิ่งสำหรับงานโครงการก่อสร้าง งานติดตั้งเครื่องจักร และงานอุตสาหกรรมหนักทุกประเภท
คุณสมบัติเด่นของสเก็นตัวยู G2150 (Triple Safety):
- ✅ Maximized Security: ระบบล็อค 3 ชั้น (สลัก, น็อต, ปิ้นเสียบ) ปลอดภัยสูงสุดแม้อยู่ในสภาวะสั่นสะเทือน
- ✅ In-line Load Stability: รูปทรงตัว U/D ขนานกัน ช่วยให้การดึงตรงมีความเสถียร ไม่เอียงหรือเบี้ยวขณะรับน้ำหนัก
- ✅ Extra Heavy Duty: รองรับพิกัดการรับน้ำหนัก (WLL) ได้มหาศาล ตั้งแต่ 0.5 ตัน จนถึงขนาดใหญ่พิเศษ 85 ตัน
- ✅ Forged Material: ตัวสเก็นผลิตจาก Carbon Steel ตีขึ้นรูปหนาพิเศษ พร้อมสลักอัลลอยด์พรีเมียม
- ✅ Rigorous Standards: ผลิตตามมาตรฐาน US Standard G2150 พร้อมค่า Safety Factor 4:1
- ✅ Full Identification: ปั๊มขนาด พิกัดรับน้ำหนัก และรหัสล็อตผลิตชัดเจนบนตัวสินค้าทุกชิ้น

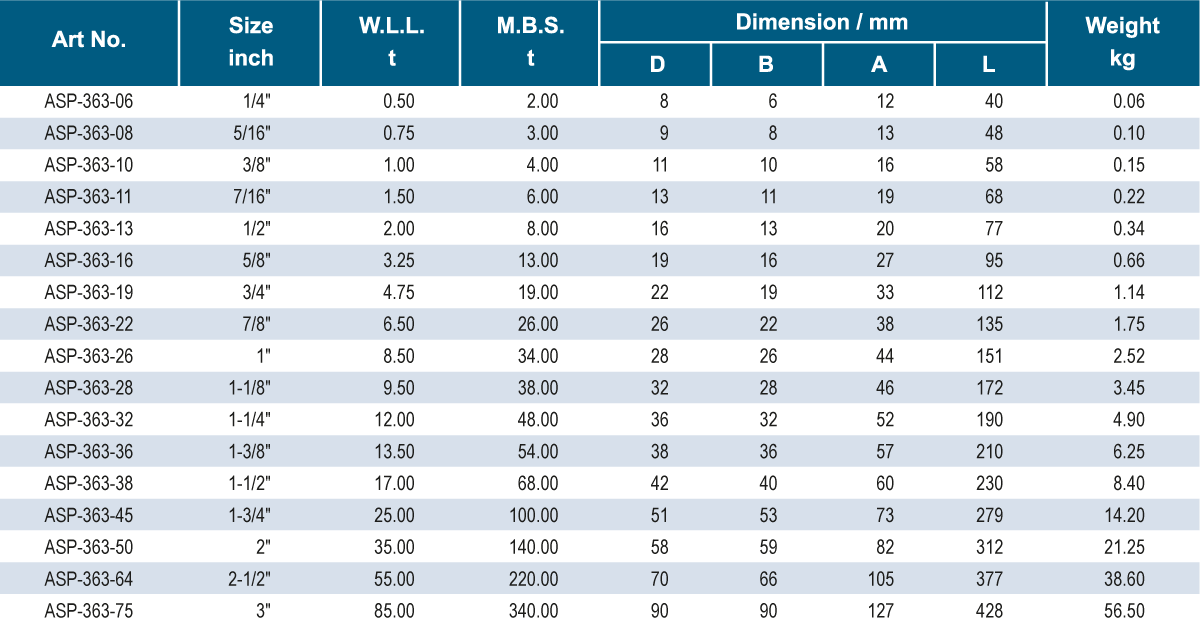

ตารางรายละเอียดและพิกัดการรับน้ำหนัก (G2150 / ASP-363 Specification)
| Art No. | Size inch | W.L.L. t | M.B.S. t | Dimension / mm | Weight kg | |||
|---|---|---|---|---|---|---|---|---|
| D | B | A | L | |||||
| ASP-363-06 | 1/4" | 0.50 | 2.00 | 8 | 6 | 12 | 40 | 0.06 |
| ASP-363-08 | 5/16" | 0.75 | 3.00 | 9 | 8 | 13 | 48 | 0.10 |
| ASP-363-10 | 3/8" | 1.00 | 4.00 | 11 | 10 | 16 | 58 | 0.15 |
| ASP-363-11 | 7/16" | 1.50 | 6.00 | 13 | 11 | 19 | 68 | 0.22 |
| ASP-363-13 | 1/2" | 2.00 | 8.00 | 16 | 13 | 20 | 77 | 0.34 |
| ASP-363-16 | 5/8" | 3.25 | 13.00 | 19 | 16 | 27 | 95 | 0.66 |
| ASP-363-19 | 3/4" | 4.75 | 19.00 | 22 | 19 | 33 | 112 | 1.14 |
| ASP-363-22 | 7/8" | 6.50 | 26.00 | 26 | 22 | 38 | 135 | 1.75 |
| ASP-363-26 | 1" | 8.50 | 34.00 | 28 | 26 | 44 | 151 | 2.52 |
| ASP-363-28 | 1-1/8" | 9.50 | 38.00 | 32 | 28 | 46 | 172 | 3.45 |
| ASP-363-32 | 1-1/4" | 12.00 | 48.00 | 36 | 32 | 52 | 190 | 4.90 |
| ASP-363-36 | 1-3/8" | 13.50 | 54.00 | 38 | 36 | 57 | 210 | 6.25 |
| ASP-363-38 | 1-1/2" | 17.00 | 68.00 | 42 | 40 | 60 | 230 | 8.40 |
| ASP-363-45 | 1-3/4" | 25.00 | 100.00 | 51 | 53 | 73 | 279 | 14.20 |
| ASP-363-50 | 2" | 35.00 | 140.00 | 58 | 59 | 82 | 312 | 21.25 |
| ASP-363-64 | 2-1/2" | 55.00 | 220.00 | 70 | 66 | 105 | 377 | 38.60 |
| ASP-363-75 | 3" | 85.00 | 340.00 | 90 | 90 | 127 | 428 | 56.50 |
⚙️ มาตรฐานการผลิต: US Standard G2150
⚙️ พิกัดรับน้ำหนัก (WLL): 0.50 - 85 ตัน
⚙️ ขนาดที่มีจำหน่าย: 1/4" ถึง 3"

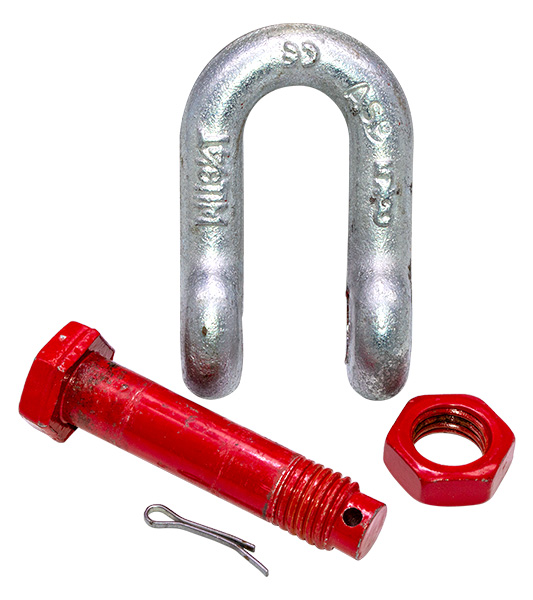

⚙️ ระบบสลัก: Bolt Pin + Nut + Cotter Pin
⚙️ ค่าความปลอดภัย: Safety Factor 4:1
⚙️ พื้นผิว: ชุบกัลวาไนซ์ (Hot Dipped Galvanized)
